THW-L1 瞬態熱絲儀

THW-L1可精確測量樣品的熱導綠、熱擴散率以及比熱容。

遵循ASTM D7896-19標準

可廣泛應用在液體、膏體與粉體之樣品。

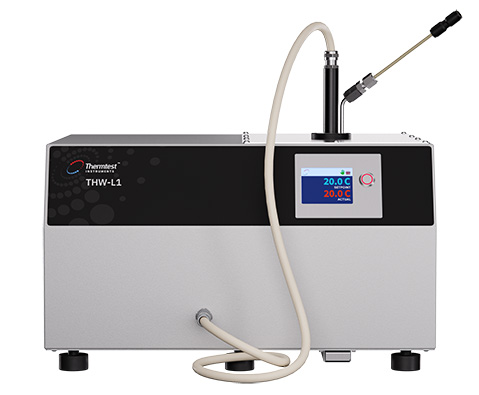

THW-L1瞬态热线

THW-L1遵循ASTM D7896-19國際標準測試方法,精確且廣泛的應用於液態之熱導率、熱擴散率和比熱的測量。隨著Thermtest特有溫度平台(TP)的加入,功能性得到了極大的擴展,且受學術界和商業界用戶的一致好評。

瞬態熱線法(THW)用於液體測試已有超過30年的歷史,其為測量液體之熱導率最公開的可用方法之一。

THW-L1特性

THW-L1特性

瞬態熱絲(THW-L1)液體熱導儀採用先進的測量系統,主要根據ASTM D7896-19標準對液體和膏體的熱導率、熱擴散率和比熱進行初步測量。THW-L1的設計考慮到了速度和操作的簡便性。單次測量僅需1秒鐘時間、少量液體、膏體和粉末,就可以精准測量熱導率、熱擴散率和比熱。THW-L1採用非平穩測量法,測試時間短、速度快,因此可以限制對流對高黏性樣品的影響。THW感測器是由一根40 mm長的金屬細加熱絲組成,並完全插入待測樣品中。用恆流源(q)對感測器金屬絲進行加熱,通過監測金屬絲電阻的變化來記錄溫升。熱導率(λ)的通過溫升與時間對數曲線圖的斜率進行計算(m),斜率越低,液體樣品熱導率越高;斜率越高,液體樣品熱導率越低。

thw 方程

THW-L1規格

Models

THW-L1

THW-L1S

THW-L1E

Materials

Liquids and PCMs

Liquids and PCMs

Liquids and PCMs

Thermal Conductivity (W/m•K)

0.01 to 2

0.01 to 2

0.01 to 2

Additional Properties

Thermal diffusivity and specific heat

Thermal diffusivity and specific heat

Thermal diffusivity and specific heat

Viscosity range (cP)

0.001 to 10,000,000

0.001 to 10,000,000

0.001 to 10,000,000

Sample size (mL)

20

20

20

Test time (seconds)

1

1

1

Accuracy (Thermal conductivity)*

2%

2%

2%

Repeatability (Thermal conductivity)*

1%

1%

1%

Temperature range (°C)

10 to 200°C

-40 to 200°C

-160 | -40 | 0 to 300°C

Pressure (bar)

Up to 20

Up to 20

Up to 35

External Cooling Apparatus Required

No

Yes

Yes

Standard

ASTM D7896-19

ASTM D7896-19

ASTM D7896-19

*All performance data is verified with ASTM Type II Water (IAPWS)

瞬態熱線零配件(可選)

膏体和PCM元件

膏體和PCM元件

易於加載特殊相變材料(PCM)。獨特的彈簧設計可適應樣品的膨脹和收縮,同時確保樣品在測量過程中始終與THW金屬絲保持接觸。

观察元件

觀察元件

THW-L1樣品觀察元件適用於液體、粉末和膏體的測試。該單元有方便的玻璃端口用於觀察樣品所處的狀態。典型應用場景包括相分離、沸騰或顆粒沈降等。

环境密度粉末元件

環境密度粉末元件

THW-L1環境密度粉末單元適用於在環境壓力下對粉末樣品進行基本測試。

可變密度粉末單元

THW- L1測試單元具有螺旋式壓縮系統,可用來改變粉末樣品的密度,也可用於確保粉末與THW金屬絲保持接觸。

垂直元件座

垂直元件座

方便便捷的THW元件座,可以安裝到您的THW-L1上對樣品進行垂直裝載。適用於膏體/PCM和所有粉末元件。

冷却系统选项

冷卻系統選項

樣品測量

样品

樣品

將液體倒入樣品元件,所需體積為20毫升。THW-L1具有限制對流的能力,可用較短的測試時間對大範圍的、粘度變化很大的樣品進行精確測量。在此之後,可在其樣品單元上施加高達35 bar的背壓,用於在超過液體沸點的條件下進行測量。

大致時間:1分鐘。

插入传感器

插入感測器

為了進行溫度測試,將液體單元插入到集成的溫度平台中。

大致時間:1分鐘。

运行实验

運行實驗

THW-L1軟件從-150℃到300℃自動控制溫度的等溫步驟。

大致時間:< 1分鐘。

输出结果

輸出結果

智能的THW-L1 Windows軟件可驗證測試結果,並在需要時提出修改建議。結果報告可以生成、保存並導出到Excel。為了方便起見,結果也可通過電子郵件發送。

大致時間:1分鐘。

瞬態熱線(THW)型號比較表


mp-1 thw

THW-L1

MP-2 with THW-L3

Models

MP-1 with THW

THW-L1

MP-2 with THW

Materials

Liquids and PCMs

Liquids and PCMs

Liquids

Testing Modules

Bulk

Bulk

Bulk

Other Materials

Solids with TPS

No

Solids with TPS, TLS

Thermal Conductivity

0.01 to 2 W/m•K

0.01 to 2 W/m•K

0.01 to 1 W/m•K

Sample Size

20 mL

20 mL

15 mL

Additional Properties

Thermal Diffusivity and Specific Heat

Thermal Diffusivity and Specific Heat

No

Temperature Range

10 to 200 °C

-40 to 200 °C

-160 | -40 | 0 to 300 °C

10 to 200 °C | -40 to 200 °C

-160/-40/0 to 300 °C

0 to 80 °C

Pressure

Up to 35 bar*

Up to 35 bar*

Ambient

Test Times

1 second

1 second

1 second

Data-Points

400 points/second

100 points/second

60 points/second

Thermal Conductivity Accuracy

2 %

2 %

5 %

Repeatability

1 %

1 %

2 %

Standards

ASTM D7896-19

ASTM D7896-19

ASTM D7896-19

External Cooling Apparatus Required

No | Yes*

No | Yes*

Yes

*視所選用的型號而定
